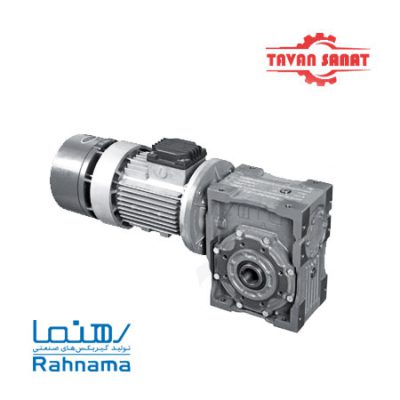

گیربکس کرانویل رهنما همانند سایر برند ها دارای چندین چرخ دنده است. این چرخ دنده ها به شکل مخروطی و هلیکال است. شرکت رهنمای مشهد با توجه به شناخت نیاز بازار محصولات تولیدی خود را طراحی می کند، از این رو ساختار گیربکس های کرانویل این مجموعه دارای ساختاری محکم و مقاوم و همچنین یاتاقان بندی مناسب است تا در صنایع بزرگی مانند فولاد قابل استفاده باشد.
به علت ضربه پذیری بالا و حجم کوچک باعث شده تا تنوع در نصب را بالا ببرد و کاربران بتوانند از گیربکس کرانویل رهنما در شرایط مختلف استفاده کنند.
معروف ترین مدل گیربکس صنعتی کرانویل رهنما سری RAO است که دارای سایز بندی های مختلفی است. سایز ها ۳۵S ،۴۵S ، ۵۰S، ۶۰S، ۸۰S، ۹۰S، ۱۰۰S، ۱۱۰S، ۱۳۰S
ویژگی های گیربکس کرانویل رهنما سری RAO
جنس به کار رفته در گیربکس کرانویل رهنما از فولاد بوده و از این رو بسیار مقاوم است
آب بندی بسیار دقیق موجب شده تا از نشتی های حین کار جلوگیری کند
راندمان و انتقال گشتاور بالایی دارد
این سری در دو نوع فلنچدار و نیم فلنچ تولید می شود
ایجاد زاویه عمود ما بین محور ورودی و خروجی
قابلیت هماهنگی با موتور های AC را نیز دارد
مشخصات فنی گیربکس کرانویل رهنما سری RAO بر اساس سایز
مدل و سایز | توان ورودی | نسبت تبدیل | گشتاور مجاز (دکا نیوتن متر) | |
کیلووات | اسب بخار | |||
سری RAO 35/S | ۰.۸ تا ۴.۷ | ۱.۱ تا ۶.۳ | ۹.۳ تا ۵۹.۶ | ۳۲ |
سری RAO 45/S | ۱.۸ تا ۹.۳ | ۲.۵ تا ۱۲.۶ | ۹.۳ تا ۵۹.۶ | ۶۹ |
سری RAO 50/S | ۳.۵ تا ۱۹ | ۴.۸ تا ۲۶ | ۸.۸ تا ۵۶.۸ | ۱۳۰ |
سری RAO 60/S | ۶.۵ تا ۳۹ | ۸.۹ تا ۵۲ | ۸.۸ تا ۵۶.۸ | ۲۵۰ |
سری RAO 80/S | ۱۱.۸ تا ۴۶ | ۱۶ تا ۶۳ | ۱۰ تا ۴۹.۷ | ۳۸۰ |
سری RAO 90/S گیربکس کرانویل رهنما | ۱۹ تا ۶۲ | ۲۵ تا ۸۴ | ۱۰ تا ۴۹.۷ | ۶۰۰ |
سری RAO 100/S | ۱۰۰.۳ تا ۱۷۲.۳ | ۱۳۶.۴ تا ۲۳۴.۴ | ۹.۵ تا ۱۹.۵ | ۱۲۰۰ |
سری RAO 110/S | ۱۴۲.۱ تا ۲۰۶.۸ | ۱۹۳.۳ تا ۲۸۱.۳ | ۹.۵ تا ۱۹.۵ | ۱۷۰۰ |
سری RAO 130/S | ۱۵۴ تا ۲۷۶.۸ | ۲۰۹.۵ تا ۳۷۶.۷ | ۹.۴ تا ۲۱.۱ | ۲۰۰۰ |
کاربرد گیربکس کرانویل رهنما ( سری RAO )
به علت جنس فولادی این مدل از گیربکس شافت از بغل در عملکرد های سنگین مانند صنایع فولاد
صنایع نظامی
صنایع ذوب آهن و کشش آهن
صنعت مس
تجهیزات و ادوات شهربازی
صنایع غذا و دارو
سنگ شکن ها و غیره کاربرد های فراوانی دارد.
