گیربکس حلزونی Bonfiglioli از یک ماردون از جنس فولاد و یک چرخ دنده از جنس برنز تشکیل شده اند که حرکت سینماتیک خود را توسط آنها تامین می کند.
به دلیل ساختار و طراحی این محصول دارای کاربرد های فراوانی است.
انواع گیربکس حلزونی Bonfiglioli

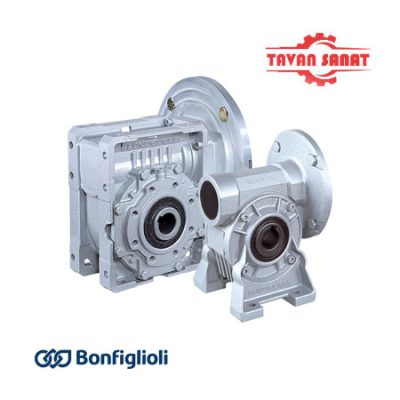

گیربکس های حلزونی Bonfiglioli از دو مدل VF و W تشکیل شده اند که سری W مکعبی و سری VF دایره ای شکل هستند.
گیربکس حلزونی Bonfiglioli سری W به نام کتابی هم شناخته می شود. این مدل به صورت ورودی شافت و ورودی فلنچ در دسترس هستند. این مدل قابلیت نصب در جهات مختلف را دارد.
گیربکس حلزونی Bonfiglioli سری VF تنوع بالایی دارد و به صورت پایه دار هستند. این مدل به صورت ورودی شافت، هالو شافت و فلنچ بزرگ در دسترس است.
مشخصات موتورهای قابل استفاده برای گیربکس حلزونی Bonfiglioli
9.2 kw | 4 kw | 3 kw | 1.85 kw | 1.1 kw | 0.55 kw | 0.25 kw | 0.09 kw | (*)P n1 | مدل |
P132 | P112 | P100 | P90 | P80 | P71 | P63 | P56 | |
* | * | * | * | * | * | 60_7 | 70_7 | : i | گیربکس حلزونی Bonfiglioli VF 30 |
* | * | * | * | * | 35_7 | 70_7 | * | گیربکس حلزونی Bonfiglioli VF44 |
* | * | * | * | 28_7 | 60_7 | 70_7 | * | گیربکس حلزونی Bonfiglioli VF 49 |
* | * | * | 30_7 | 64_7 | 64_7 | * | * | گیربکس حلزونی Bonfiglioli W 63 |
* | 100_7 | 100_7 | 100_7 | 100_7 | 100_7 | * | * | گیربکس حلزونی Bonfiglioli W 75 |
* | 100_7 | 100_7 | 100_7 | 100_7 | 100_7 | * | * | گیربکس حلزونی Bonfiglioli W 86 |
100_7 | 100_7 | 100_7 | 100_7 | 100_7 | * | * | * | گیربکس حلزونی Bonfiglioli W 110 |
قطر شافت ورودی سایز های گیربکس حلزونی Bonfiglioli بر اساس نسبت تبدیل
200 | 160 | 140 | 120 | 105 | 90 | 80 | قطر شافت ورودی | مدل |
* | * | i7 الی 70 | | * | i7 الی 70 | | 9 | گیربکس حلزونی Bonfiglioli VF 30 |
* | * | | i7 الی 60 | * | | i7 الی 60 | 11 |
* | i7 الی 70 | i7 الی 70 | * | i7 الی 70 | i7 الی 70 | * | HS | گیربکس حلزونی Bonfiglioli VF 44 |
* | i7 الی 70 | | * | i7 الی 70 | | * | 11 |
* | | i7 الی 35 | * | | i7 الی 35 | * | 14 |
i7 الی 70 | i7 الی 70 | i7 الی 70 | i7 الی 70 | i7 الی 70 | i7 الی 70 | * | HS | گیربکس حلزونی Bonfiglioli VF 49 |
i7 الی 70 | i7 الی 70 | | i7 الی 70 | i7 الی 70 | | * | 11 |
i7 الی 60 | | i7 الی 60 | i7 الی 60 | | i7 الی 60 | * | 14 |
| i7 الی 28 | i7 الی 28 | | i7 الی 28 | i7 الی 28 | * | 19 |
| * | i7 الی 64 | * | * | * | * | 19 | گیربکس حلزونی Bonfiglioli W 63 |
i7 الی 100 | | * | * | * | * | * | 14 | گیربکس حلزونی Bonfiglioli W 75 |
| i7 الی 100 | i7 الی 100 | | * | * | * | 19 |
| i7 الی 100 | | i7 الی 100 | * | * | * | 24 |
i7 الی 100 | | * | * | * | * | * | 14 | گیربکس حلزونی Bonfiglioli W 86 |
| i7 الی 100 | i7 الی 100 | | * | * | * | 19 |
| i7 الی 100 | | i7 الی 100 | * | * | * | 24 |
* | * | i7 الی 100 | | * | * | * | 19 | گیربکس حلزونی Bonfiglioli W 110 |
* | * | | i7 الی 100 | * | * | * | 24 |
ویژگی های گیربکس حلزونی Bonfiglioli
- نسبت تبدیل از 7 تا 100
- نصب به وسیله بازوی گشتاوری Torque Arm
- نصب ترمز، اینکودر، هیتر و بک استپ بر روی الکتروموتور
- قابلیت نصب فلنچ کوچک و بزرگ
- کارکرد نرم و آرام
- طول عمر بالا
- کیفیت بالا
تمامی محصولات Bonfiglioli در فروشگاه توان صنعت وارد کننده و نمایندگی این برند موجود بوده و شما می توانید با تماس با کارشناسان ما علاوه بر استعلام لیست قیمت جهت خریدن مناسب ترین محصول مشاوره دریافت کنید.
