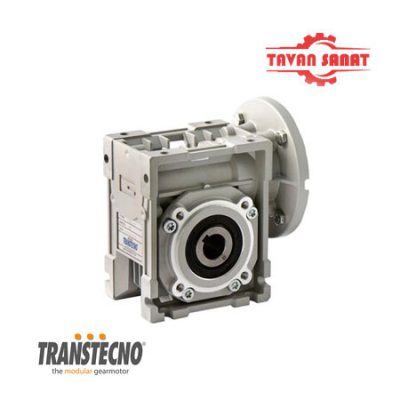

گیربکس حلزونی Transtecno

گیربکس حلزونی برند Transtecno محصول کشور ایتالیاست. این محصول بدلیل برخورداری از متریال مناسب و ابعاد گوناگون در صنایع مختلفی کاربرد دارد.

گروه ترنستکنو (Transtecno) یکی از تولید کنندگان الکتروموتور و گیربکس صنعتی در سطح جهان است.

این کمپانی در زمینه تولید گیربکس یکی از برترین برندهای این حوزه به شمار می رود.

پوسته گیربکس حلزونی Transtecno تا سایز 110 از جنس آلومینیوم مقاوم و برای مقیاس های بزرگتر از جنس چدن است.

توضیحات تکمیلی

گیربکس حلزونی Transtecno CM 026

برند الکتروموتور

1.400.000 تومان

گیربکس حلزونی Transtecno CM 030

برند الکتروموتور

2.100.000 تومان

گیربکس حلزونی Transtecno CM 040

برند الکتروموتور

3.900.000 تومان

گیربکس حلزونی Transtecno CM 050

برند الکتروموتور

4.800.000 تومان

گیربکس حلزونی Transtecno CM 063

برند الکتروموتور

6.800.000 تومان

گیربکس حلزونی Transtecno CM 070

برند الکتروموتور

7.000.000 تومان

گیربکس حلزونی Transtecno CM 075

برند الکتروموتور

8.600.000 تومان

گیربکس حلزونی Transtecno CM 090

برند الکتروموتور

9.700.000 تومان

گیربکس حلزونی Transtecno CM 110

برند الکتروموتور

16.100.000 تومان

گیربکس حلزونی Transtecno CM 130

برند الکتروموتور

22.700.000 تومان

گیربکس حلزونی Transtecno با توجه به شکل ظاهری و فضای نصب به دو مدل تولید می شود.

گیربکس حلزونی Transtecno مدل CM (کتابی)
گیربکس حلزونی Transtecno مدل CL (گرد)

ورودی در این مدل گیربکس حلزونی می تواند به صورت شافت یا فلنچ و در خروجی با توجه به نیاز مشتری هالوشافت یا شافت دار باشد.

مشخصات انواع گیربکس حلزونی Transtecno

i												D	P	M	N	IEC	مدل
100	80	60	50	40	30	25	20	15	10	7.5	5
-	-	+	+	+	+	-	+	+	+	+	+	9	80	65	50	56B14	گیربکس حلزونی Transtecno CM026
-	-	-	+	+	+	+	+	+	+	+	+	11	140	115	95	63B5	گیربکس حلزونی Transtecno CM030
													90	75	60	63B14
+	+	+	B	B	B	B	B	B	B	B	B	9	120	100	80	56B5
													80	65	50	56B14
-	-	-	-	+	+	+	+	+	+	+	+	14	160	130	110	71B5	گیربکس حلزونی Transtecno CM040
													105	85	70	71B14
+	+	+	+	B	B	B	B	B	B	B	B	11	140	115	95	63B5
													90	75	60	63B14
B	B	B	B	BS	BS	BS	BS	BS	BS	BS	BS	9	120	100	80	56B5
													80	65	50	56B14
-	-	-	-	-	+	+	+	+	+	+	+	19	200	165	130	80B5	گیربکس حلزونی Transtecno CM050
													120	100	80	80B14
-	+	+	+	+	B	B	B	B	B	B	B	14	160	130	110	71B5
													105	85	70	71B14
+	B	B	B	B	BS	BS	BS	BS	BS	BS	BS	11	140	115	95	63B5
													90	75	60	63B14
-	-	-	-	-	+	+	+	+	+	+	+	24	200	165	130	90B5	گیربکس حلزونی Transtecno CM063
													140	115	95	90B14
-	-	+	+	+	B	B	B	B	B	B	B	19	200	165	130	80B5
													120	100	80	80B14
+	+	B	B	B	BS	BS	BS	BS	BS	BS	BS	14	160	130	110	71B5
													105	85	70	71B14
B	B	BS	BS	BS	-	-	-	-	-	-	-	11	140	115	95	63B5
-	-	-	-	-	-	-	+	+	+	+	-	28	250	215	180	100/112B5	گیربکس حلزونی Transtecno CM070
													160	130	110	100/112B14
-	-	-	-	+	+	+	B	B	B	B	-	24	200	165	130	90B5
													140	115	95	90B14
+	+	+	+	B	B	B	BS	BS	BS	BS	-	19	200	165	130	80B5
													170	100	80	80B14
B	B	B	B	BS	BS	BS	-	-	-	-	-	14	160	130	110	71B5
-	-	-	-	-	+	+	+	+	+	+	-	28	250	215	180	100/112B5	گیربکس حلزونی Transtecno CM075
													160	130	110	100/112B14
-	-	-	+	+	B	B	B	B	B	B	-	24	200	165	130	90B5
													140	115	95	90B14
+	+	+	B	B	BS	BS	BS	BS	BS	BS	-	19	200	165	130	80B5
													120	100	80	80B14
B	B	B	BS	BS	-	-	-	-	-	-	-	14	160	130	110	71B5
-	-	-	-	+	+	+	+	+	+	+	-	28	250	215	180	100/112B5	گیربکس حلزونی Transtecno CM090
													160	130	110	100/112B14
-	+	+	+	B	B	B	B	B	B	B	-	24	200	165	130	90B5
													140	115	95	90B14
+	B	B	B	BS	BS	BS	BS	BS	BS	BS	-	19	200	165	130	80B5
													120	100	80	80B14
B	BS	BS	BS	-	-	-	-	-	-	-	-	14	160	130	110	71B5
-	-	-	-	-	+	+	+	+	+	+	-	38	300	265	230	132B5	گیربکس حلزونی Transtecno CM110
													200	165	130	132B14
-	-	+	+	+	B	B	B	B	B	B	-	28	250	215	180	100/112B5
													160	130	110	100/112B14
+	+	B	B	B	BS	BS	BS	BS	BS	BS	-	24	200	165	130	90B5
													140	115	95	90B14
B	B	BS	BS	BS	-	-	-	-	-	-	-	19	200	165	130	80B5
-	-	-	-	+	+	+	+	+	+	+	-	38	300	265	230	132B5	گیربکس حلزونی Transtecno CM130
													200	165	130	132B14
+	+	+	+	B	B	B	B	B	B	B	-	28	250	215	180	100/112B5
B	B	B	B	BS	BS	BS	BSB	BS	BS	BS	-	24	200	165	130	90B5
BS	BS	BS	BS	-	-	-	-	-	-	-	-	19	200	165	130	80B5

مشخصات چرخ دنده های گیربکس حلزونی Transtecno

Rapporto / Ratio												Warm wheel data	مدل
100	80	60	50	40	30	25	20	15	10	7.5	5	Warm wheel data	مدل
		1	1	1	1		2	2	3	4	6	Z	گیربکس حلزونی Transtecno CM026
		'49 3°	'26 4°	'17 5°	'33 6°		'30 10°	'57 12°	'1 19°	'41 24°	'35 34°	β	گیربکس حلزونی Transtecno CM026
1	1	1	1	1	1	2	2	2	3	4	6	Z	گیربکس حلزونی Transtecno CM030
'25 2°	'57 2°	'46 3°	'23 4°	'14 5°	'29 6°	'43 8°	'23 10°	'49 12°	'50 18°	'28 24°	'19 34°	β	گیربکس حلزونی Transtecno CM030
1	1	1	1	1	1	2	2	2	3	4	6	Z	گیربکس حلزونی Transtecno CM040
'20 2°	'51 2°	'39 3°	'15 4°	'5 5°	'19 6°	'28 8°	'6 10°	'29 12°	'23 18°	'54 23°	'37 33°	β	گیربکس حلزونی Transtecno CM040
1	1	1	1	1	1	2	2	2	3	4	6	Z	گیربکس حلزونی Transtecno CM050
'20 2°	'51 2°	'39 3°	'15 4°	'5 5°	'19 6°	'28 8°	'6 10°	'29 12°	'23 18°	'54 23°	'37 33°	β	گیربکس حلزونی Transtecno CM050
1	1	1	1	1	1	2	2	2	3	4	6	Z	گیربکس حلزونی Transtecno CM063
'25 2°	'57 2°	'47 3°	'23 4°	'14 5°	'30 6°	'44 8°	'24 10°	'50 12°	'53 18°	'31 24°	'23 34°	β	گیربکس حلزونی Transtecno CM063
1	1	1	1	1	1	2	2	2	3	4		Z	گیربکس حلزونی Transtecno CM070
'39 2°	'13 3°	'7 4°	'46 4°	'41 5°	'0 7°	'29 9°	'15 11°	'49 13°	'15 20°	'12 26°		β	گیربکس حلزونی Transtecno CM070
1	1	1	1	1	1	2	2	2	3	4		Z	گیربکس حلزونی Transtecno CM075
'40 2°	'14 3°	'8 4°	'48 4°	'42 5°	'2 7°	'32 9°	'18 11°	'52 13°	'20 20°	'17 26°		β	گیربکس حلزونی Transtecno CM075
1	1	1	1	1	1	2	2	2	3	4		Z	گیربکس حلزونی Transtecno CM090
'6 3°	'45 3°	'45 4°	'29 5°	'30 6°	'56 7°	'53 10°	'50 12°	'36 15°	'43 22°	'11 29°		β	گیربکس حلزونی Transtecno CM090
1	1	1	1	1	1	2	2	2	3	4		Z	گیربکس حلزونی Transtecno CM110
'39 3°	'24 4°	'32 5°	'21 6°	'28 7°	'38 7°	'34 12°	'41 14°	'1 15°	'56 21°	'14 28°		β	گیربکس حلزونی Transtecno CM110
1	1	1	1	1	1	2	2	2	3	4		Z	گیربکس حلزونی Transtecno CM130
'27 3°	'08 4°	'16 5°	'01 6°	'00 7°	'47 7°	'54 11°	'47 13°	'19 15°	'20 22°	'28 43°		β	گیربکس حلزونی Transtecno CM130

جدول راندمان گیربکس حلزونی Transtecno بر اساس سایز و نسبت تبدیل

Rapporto / Ratio												Efficiency	n₁ [¹⁻min]	مدل
100	80	60	50	40	30	25	20	15	10	7.5	5	Efficiency	n₁ [¹⁻min]	مدل
		60	64	68	73		80	83	85	87	89	Rd	2800	گیربکس حلزونی Transtecno CM026
		53	57	61	66		74	78	83	84	87		1400
		48	52	57	61		71	75	80	83	84		900
			34	36	41	46	56	61	68	71	72	Rs
52	57	62	65	70	74	78	81	84	86	88	89	Rd	2800	گیربکس حلزونی Transtecno CM030
43	48	55	58	62	67	72	75	79	84	85	86		1400
39	43	49	53	58	62	68	71	75	81	83	84		900
21	23	27	31	35	39	43	50	55	63	67	72	Rs
56	60	66	69	73	77	80	83	84	87	89	90	Rd	2800	گیربکس حلزونی Transtecno CM040
46	52	58	60	65	70	74	78	81	84	86	88		1400
41	46	53	57	60	66	70	74	77	82	84	86		900
24	28	32	36	40	45	51	55	60	67	71	74	Rs
58	62	68	71	74	78	82	84	86	88	90	91	Rd	2800	گیربکس حلزونی Transtecno CM050
49	54	60	63	67	72	76	79	82	85	89	89		1400
43	48	55	59	62	68	72	75	79	84	87	87		900
23	27	32	35	39	44	51	55	59	66	70	73	Rs
60	65	70	73	76	79	83	84	86	88	90	91	Rd	2800	گیربکس حلزونی Transtecno CM063
52	57	63	66	70	75	78	81	84	86	88	90		1400
47	52	58	61	65	70	75	78	81	84	86	89		900
24	28	33	36	40	45	51	55	60	67	71	73	Rs
62	67	72	74	77	80	84	85	87	89	90		Rd	2800	گیربکس حلزونی Transtecno CM070
53	60	65	68	72	76	80	82	84	87	89			1400
49	54	60	63	67	72	77	79	82	85	87			900
26	31	36	38	43	48	55	60	62	69	72		Rs
63	68	72	75	78	81	84	85	87	89	90		Rd	2800	گیربکس حلزونی Transtecno CM075
56	60	66	69	73	77	80	83	84	87	89			1400
50	55	61	64	68	73	77	80	83	85	87			900
27	31	36	39	43	48	55	59	62	69	73		Rs
67	71	75	78	80	83	85	86	88	90	91		Rd	2800	گیربکس حلزونی Transtecno CM090
60	64	69	72	76	79	83	84	86	88	90			1400
55	60	65	68	72	76	80	82	84	87	88			900
30	34	39	42	46	51	59	61	65	71	74		Rs
70	73	77	79	81	82	86	87	88	89	90		Rd	2800	گیربکس حلزونی Transtecno CM110
64	68	73	76	79	80	84	85	86	88	89			1400
59	63	68	71	75	78	82	83	84	87	88			900
33	37	42	46	49	50	60	64	64	71	74		Rs
70	72	77	79	80	82	86	87	88	89	90		Rd	2800	گیربکس حلزونی Transtecno CM130
64	69	73	75	76	79	83	84	86	88	89			1400
59	64	70	73	74	77	81	82	84	87	88			900
33	37	42	46	49	50	60	64	64	71	74		Rs

مشخصات گیربکس حلزونی Transtecno IEC Motor adapters

IEC		TS						SMM					SMT						مدل
112M4	100LB4	100L14	90S4 90L14 90L24	8024 8034	7114 7124 7134 7144	6314 6324 6334	5624	8024	7124 7134	6324 6334	5624 5634 5654	5014 5024 5034	9024 9034	8024 8034	7124 7134 7144	6324 6334 6344	5624 5634 5444 5654	5014 5024 5034 5044	مدل
-	-	-	-	-	-	-	+	-	-	-	+	+	-	-	-	-	+	+	مشخصات گیربکس حلزونی Transtecno CM026
-	-	-	-	-	-	+	+	-	-	+	+	+	-	-	-	+	+	+	مشخصات گیربکس حلزونی Transtecno CM030
-	-	-	-	-	+	+	+	-	+	+	+	+	-	-	+	+	+	+	مشخصات گیربکس حلزونی Transtecno CM040
-	-	-	-	+	+	+	-	+	+	+	-	-	-	+	+	+	-	-	مشخصات گیربکس حلزونی Transtecno CM 050
-	-	-	+	+	+	+	-	+	+	-	-	-	+	+	+	-	-	-	مشخصات گیربکس حلزونی Transtecno CM063
+	+	+	+	+	+	-	-	+	-	-	-	-	+	+	-	-	-	-	مشخصات گیربکس حلزونی Transtecno CM070
+	+	+	+	+	+	-	-	+	-	-	-	-	+	+	-	-	-	-	مشخصات گیربکس حلزونی Transtecno CM075
+	+	+	+	+	+	-	-	+	-	-	-	-	+	+	-	-	-	-	مشخصات گیربکس حلزونی Transtecno CM090
+	+	+	+	+	-	-	-	-	-	-	-	-	+	-	-	-	-	-	مشخصات گیربکس حلزونی Transtecno CM110
+	+	+	+	+	-	-	-	-	-	-	-	-	-	-	-	-	-	-	مشخصات گیربکس حلزونی Transtecno CM130
-	-	-	-	-	-	-	+	-	-	-	+	+	-	-	-	-	+	+	مشخصات گیربکس حلزونی .../Transtecno CMP056
-	-	-	-	-	-	+	-	-	-	+	-	-	-	-	-	+	-	-	مشخصات گیربکس حلزونی .../Transtecno CMP063
-	-	-	-	-	+	-	-	-	+	-	-	-	-	-	+	-	-	-	مشخصات گیربکس حلزونی .../Transtecno CMP071
-	-	-	-	+	-	-	-	+	-	-	-	-	-	+	-	-	-	-	مشخصات گیربکس حلزونی .../Transtecno CMP080
-	-	-	+	-	-	-	-	-	-	-	-	-	+	-	-	-	-	-	مشخصات گیربکس حلزونی .../Transtecno CMP090

مزایای گیربکس حلزونی Transtecno

برگشت ناپذیری
استفاده از هندویل در ورودی گیربکس
تعمیر و نگهداری آسان
نصب آسان
ترکیب دو گیربکس با هم
مقرون به صرفه نسبت به رقبا
کوچک و قابلیت نصب در فضای کوچک

دانلود کاتالوگ گیربکس حلزونی Transtecno
