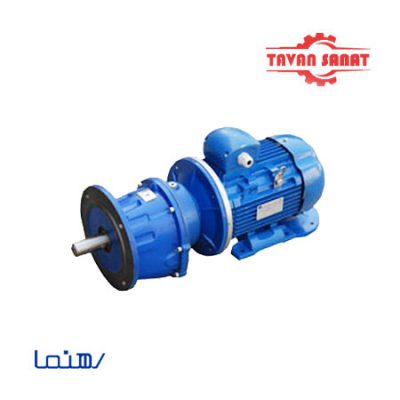

گیربکس شافت مستقیم رهنما

گیربکس شافت مستقیم یا هلیکال رهنما با طراحی ویژه و گذراندن مراحل تراش کاری چرخدنده ها و همچنین عملیاتی مانند حرارتی و سنگ گرفتن چرخدنده ها و محورها توانسته به یک گیربکس صنعتی مناسب برای عملیات سنگین صنعتی تبدیل شود.

انواع گیربکس شافت مستقیم رهنما

گیربکس شافت مستقیم رهنما مدل HG

موتور گیربکس هلیکال رهنما مدل MHG

الکترو گیربکس شافت مستقیم رهنما مدل RAP

موتور گیربکس شافت مستقیم MRAP

گیربکس شافت مستقیم BF

موتور گیربکس شافت مستقیم MBF

توضیحات تکمیلی

گیربکس شافت مستقیم رهنما HG 041

برند الکتروموتور

5.000.000 تومان

گیربکس شافت مستقیم رهنما HG 042

برند الکتروموتور

5.500.000 تومان

گیربکس شافت مستقیم رهنما HG 043

برند الکتروموتور

6.000.000 تومان

گیربکس شافت مستقیم رهنما HG 051

برند الکتروموتور

7.000.000 تومان

گیربکس شافت مستقیم رهنما HG 052

برند الکتروموتور

7.500.000 تومان

گیربکس شافت مستقیم رهنما HG 053

برند الکتروموتور

8.000.000 تومان

گیربکس شافت مستقیم رهنما HG 061

برند الکتروموتور

10.000.000 تومان

گیربکس شافت مستقیم رهنما HG 062

برند الکتروموتور

10.500.000 تومان

گیربکس شافت مستقیم رهنما HG 063

برند الکتروموتور

11.000.000 تومان

گیربکس شافت مستقیم رهنما HG 081

برند الکتروموتور

13.000.000 تومان

گیربکس شافت مستقیم رهنما HG 082

برند الکتروموتور

13.500.000 تومان

گیربکس شافت مستقیم رهنما HG 083

برند الکتروموتور

14.000.000 تومان

گیربکس شافت مستقیم رهنما HG 101

برند الکتروموتور

17.000.000 تومان

گیربکس شافت مستقیم رهنما HG 102

برند الکتروموتور

17.500.000 تومان

گیربکس شافت مستقیم رهنما HG 103

برند الکتروموتور

18.000.000 تومان

گیربکس شافت مستقیم رهنما HG 121

برند الکتروموتور

22.000.000 تومان

گیربکس شافت مستقیم رهنما HG 122

برند الکتروموتور

22.500.000 تومان

گیربکس شافت مستقیم رهنما HG 123

برند الکتروموتور

23.000.000 تومان

گیربکس شافت مستقیم این برند در سه مدل یک، دو و سه طبقه ساخته شده که هر کدام از این مدل ها دارای سه حالت هستند، اول پایه دار، فلنج دار و پایه فلنج که در همه این مدل ها و حالت ها ورودی و خروجی گیربکس در یک راستا قرار می گیرد.

گیربکس شافت مستقیم رهنما مدل HG

در این سری از گیربکس هلیکال رهنما ورودی و خروجی موتور در یک راستا قرار دارند. جنس چرخ دنده ها از فولاد با استاندارد 7225 و جنس محورها از فولادی با استاندارد 1191 است.

مشخصات انواع گیربکس شافت مستقیم رهنما سری HG

جدول زیر برای دور ورودی 1500 بوده و نسبت تبدیل برای 500، 750 و 1000 دور یکسان است.

n₂	M₂ daNm	KW₁	HP₁	i	Model
781.3	1.92	1.6	2.18	1.92	گیربکس شافت مستقیم رهنما HG 041 , HGF 041
612.2	1.99	1.3	1.77	2.45
500	2.04	1.09	1.48	3
368.6	2.07	0.82	1.12	4.07
309.3	2.12	0.7	0.95	4.85
253.8	2.16	0.59	0.8	5.91
227.3	2.28	0.55	0.75	6.6
201.6	2.45	0.53	0.72	7.44
n₂	M₂ daNm	KW₁	HP₁	i	Model
294.1	7.84	2.52	3.34	5.1	گیربکس شافت مستقیم رهنما HG 042 , HGF 042
230.8	7.9	1.99	2.71	6.5
185.2	7.78	1.59	2.16	8.1
145.6	8.12	1.3	1.77	10.3
120	8.29	1.09	1.48	12.5
88.2	8.45	0.82	1.12	17
74.3	8.64	0.7	0.95	20.2
62	8.83	0.59	0.8	24.2
48.1	9.02	0.48	0.65	31.2
38.2	5.66	0.24	0.33	39.3
34.4	5.66	0.21	0.29	43.6
n₂	M₂ daNm	KW₁	HP₁	i	Model
45.8	9.5	0.48	0.65	32.76	گیربکس شافت مستقیم رهنما HG 043, HGF 043
33.8	9.5	0.36	0.49	44.4
29.1	9.23	0.3	0.41	51.56
21.5	9.23	0.22	0.3	69.89
18	9.12	0.18	0.24	83.29
14.8	8.78	0.14	0.19	101.56
11.5	9.5	0.12	0.16	130.33
9.39	9.44	0.1	0.14	158.91
7.5	9.5	0.08	0.11	200.21
6	6.65	0.04	0.05	250.87
n₂	M₂ daNm	KW₁	HP₁	i	Model
750	4.06	3.25	4.42	2	گیربکس شافت مستقیم رهنما HG 051 , HGF 051
588.2	4.13	2.6	3.54	2.55
473.2	4.23	2.14	2.91	3.17
370.4	4.33	1.71	2.33	4.05
300	4.42	1.42	1.93	5
235.1	4.56	1.15	1.56	6.38
214.3	3.32	0.76	1.03	7
194.3	3.62	0.8	1.09	7.72
n₂	M₂ daNm	KW₁	HP₁	i	Model
283	16.07	5.04	6.85	5.3	گیربکس شافت مستقیم رهنما HG 052 , HGF 052
227.3	17.1	4.19	5.70	6.6
187.5	15.84	3.24	4.41	8
144.2	16.22	2.6	3.54	10.4
116.3	16.51	2.13	2.9	12.9
92.6	16.9	1.71	2.33	16.2
75.4	17.28	1.41	1.92	19.9
59.3	17.66	1.13	1.54	25.3
48.5	18.05	0.98	1.33	30.9
38.9	12.35	0.52	0.71	38.6
35.3	12.35	0.48	0.65	42.5
n₂	M₂ daNm	KW₁	HP₁	i	Model
44.6	16.93	0.84	1.14	33.7	گیربکس شافت مستقیم رهنما HG 053 , HGF 053
34.9	17.33	0.67	0.91	43.03
29.1	18.15	0.59	0.8	51.63
22.8	17.78	0.45	0.61	65.92
18.4	18.34	0.38	0.52	81.33
14.4	18.29	0.29	0.39	103.86
11.4	17.33	0.22	0.3	132
8.89	18.43	0.18	0.24	168.55
7.4	17.9	0.15	0.2	204
5.9	13.3	0.089	0.12	254.1
n₂	M₂ daNm	KW₁	HP₁	i	Model
750	6.09	4.88	6.64	2	گیربکس شافت مستقیم رهنما HG 061 , HGF 061
6173	6.36	4.19	5.7	2.43
500	6.77	3.62	4.93	3
394.7	7.17	3.02	4.11	3.8
300	7.62	2.44	3.32	5
235.1	8.16	2.05	2.79	6.38
n₂	M₂ daNm	KW₁	HP₁	i	Model
288.5	32.3	10.22	13.9	5.2	گیربکس شافت مستقیم رهنما HG 062 , HGF 062
238.1	32.8	8.55	11.36	6.3
182.9	24.28	4.88	6.64	8.2
151.5	25.42	4.19	5.7	9.9
117.2	27.07	3.62	4.92	12.8
96.1	28.7	3.08	4.19	15.6
73.2	30.43	2.44	3.32	20.5
57.5	32.64	2.05	2.79	26.1
48.4	33.98	1.76	2.39	31
37.3	24.38	0.99	1.35	4.02
34	24.38	0.89	1.21	44.1
n₂	M₂ daNm	KW₁	HP₁	i	Model
47.7	36.39	1.93	2.62	31.46	گیربکس شافت مستقیم رهنما HG 063 , HGF 063
37.6	36.39	1.53	2.08	39.86
30.2	33.25	1.12	1.52	49.64
23.9	34.43	0.91	1.24	62.88
18.1	34.03	0.69	0.94	82.74
14.2	35.34	0.56	0.76	105.65
11.5	35.34	0.45	0.61	130.35
9	35.65	0.36	0.49	166.45
7.4	35.18	0.29	0.39	201.45
5.8	27.55	0.18	0.24	258.22
n₂	M₂ daNm	KW₁	HP₁	i	Model
785.3	10.47	8.79	11.96	1.91	گیربکس شافت مستقیم رهنما HG 081 , HGF 081
625	12.45	8.3	11.29	2.4
487	14.63	7.61	10.35	3.08
388.6	15.49	6.43	8.75	3.86
300	16.16	5.18	7.05	5
238.9	17.23	4.4	6	6.28
n₂	M₂ daNm	KW₁	HP₁	i	Model
300	66.42	21.48	29.21	5	گیربکس شافت مستقیم رهنما HG 082 , HGF 082
234.4	72.58	18.7	25.43	6.4
187.5	42.82	8.78	11.94	8
150	50.78	8.3	11.29	10
117.2	59.81	7.63	10.38	12.8
93.7	63.26	6.44	8.76	16
71.8	65.95	5.18	7.04	20.9
57	70.37	4.4	5.98	26.3
48.1	72.19	3.78	5.14	31.2
37	47.23	1.92	2.61	40.5
34	47.23	1.75	2.38	44.1
n₂	M₂ daNm	KW₁	HP₁	i	Model
48.4	71.01	3.83	5.21	30.98	گیربکس شافت مستقیم رهنما HG 083 , HGF 083
38.7	71.82	3.09	4.2	38.8
30.8	71.9	2.46	3.35	48.77
24.4	70.32	1.92	2.61	61.07
18.9	72.3	1.53	2.08	79.17
15.1	73.36	1.23	1.67	99.52
11.3	72.96	0.92	1.25	133.01
9	72.87	0.73	0.99	167.22
7.5	73.46	0.62	0.84	199.52
5.8	55.05	0.36	0.49	257.4
n₂	M₂ daNm	KW₁	HP₁	i	Model
750	19.5	15.63	21.27	2	گیربکس شافت مستقیم رهنما HG 101 , HGF 101
588.2	2177	13.68	18.61	2.55
473.2	23.57	11.92	16.22	3.17
370.4	25.2	9.97	13.56	4.05
300	25.91	8.3	11.29	5
235.1	27.22	6.84	9.31	6.38
214.3	24.05	5.51	7.5	7
194	25.56	5.3	7.21	7.73
n₂	M₂ daNm	KW₁	HP₁	i	Model
283	87.72	27.49	37.39	5.3	گیربکس شافت مستقیم رهنما HG 102 , HGF 102
227.3	93.34	22.9	31.14	6.6
187.5	76.42	15.63	21.26	8
144.2	85.44	13.68	18.6	10.4
116.3	92.45	11.91	16.2	12.9
92.6	98.68	9.96	13.55	16.2
75.4	101.47	8.3	11.29	19.9
59.3	106.75	6.84	9.3	25.3
48.5	110.69	5.84	7.97	30.9
38.9	97.25	4.13	5.62	38.6
35.3	97.25	3.74	5.09	42.5
n₂	M₂ daNm	KW₁	HP₁	i	Model
46.9	95	4.97	6.76	31.96	گیربکس شافت مستقیم رهنما HG 103 , HGF 103
36.7	93.22	3.82	5.2	40.82
30.6	111.86	3.82	5.2	48.97
24	114.29	3.05	4.15	62.53
19.4	113.7	2.46	3.35	77.14
15.2	113.42	1.92	2.61	98.5
11.9	114.95	1.53	2.08	125.71
9.3	112.92	1.18	1.6	160.53
7.7	115.35	0.99	1.35	194.29
6.2	97.24	0.67	0.91	242
n₂	M₂ daNm	KW₁	HP₁	i	Model
750	30.5	24.44	33.25	2	گیربکس شافت مستقیم رهنما HG 121 , HGF 121
588.2	35.66	22.41	30.49	2.55
473.2	34.77	17.58	23.92	3.17
370.4	37.0	14.64	19.92	4.05
300	39.6	12.69	17.27	5
n₂	M₂ daNm	KW₁	HP₁	i	Model
287.4	121.45	38.07	51.78	5.22	گیربکس شافت مستقیم رهنما HG 122 , HGF 122
224.9	132.38	32.47	44.16	6.67
187.5	119.42	24.42	33.21	8
146.8	128.26	20.53	27.92	10.22
118.1	136.42	17.57	23.9	12.7
92.5	145.15	14.65	19.92	16.21
75	155.33	12.71	17.29	20
58.7	160.13	10.26	13.95	25.54
48.5	166.08	8.79	11.95	30.91
39	188.64	8	10.88	38.5
35.3	188.64	7.26	9.87	42.5
n₂	M₂ daNm	KW₁	HP₁	i	Model
44.7	173.05	8.6	11.7	33.58	گیربکس شافت مستقیم رهنما HG 123 , HGF 123
35	172.38	6.72	9.14	42.88
39.2	172.43	5.6	7.62	51.45
22.8	171	4.35	5.92	65.69
18.5	177.58	3.66	4.98	81.05
14.5	170.15	2.75	3.74	103.5
11.7	171	2.24	3.05	127.69
9.2	169.85	1.74	2.37	163.05
7.6	171.29	1.45	1.97	197.34
6.1	164.73	1.12	1.52	245.81

موتور گیربکس شافت مستقیم رهنما مدل MHG

این مدل نیز همانند مدل قبلی (HG) است و فقط از لحاظ کیفیت استاندارد آلیاژ متفاوت است.

گیربکس هلیکال رهنما مدل RAP

دراین مدل از گیربکس های شافت مستقیم محور ورودی به وسیله چرخ و مکانیزم و زنجیر به شکل دستی به چرخش در می آید. این مدل ها معروف به گیربکس های موازی هستند که ورودی و خروجی محور هایشان در موازات یکدیگر جای گذاری شده اند.

جنس این گیربکس از چدن بوده و دارای استحکام بالایی است و دارای قابلیت کار با قدرت های معمولی و بسیار بالا را دارد. انواع گیربکس شافت مستقیم رهنما مدل RAP دارای قابلیت نصب شدن از 4 جهت را دارند و می تواند در دو یا سه مرحله تبدیل شود.

گیربکس شافت مستقیم رهنما مدل MRAP

در این سری از گیربکس های رهنما ورودی و خروجی نسبت به هم موازی هستند و ورودی به وسیله فلنج ناقوسی و 1 کوپلینگ می تواند به چرخش در بیاید.

گیربکس هلیکال مدل BF رهنما

این نوع از هلیکال ها معروف به خود سوارشو هستند، محور خروجی توانایی نصب را دارد و به وسیله یک بازوی وانشی نیز کنترل می شود.

مزایای گیربکس شافت مستقیم رهنما

صدای کم با دقت در ماشین کاری چرخ دنده ها و محورها
سهولت چرخش چرخ دنده های فولادی با عملیات حرارت و سنگ زنی
حذف تنش های خمشی با انتخاب بلبرینگ با مقاومت بالا
بازنگری هرساله در تولید جهت تحقق کیفیت بالاتر
پوسته مستحکم
مدول خاص

کاربرد گیربکس شافت مستقیم رهنما

از این موتور گیربکس در کنار الکتروموتور مناسب در انواع صنایع سنگین از قبیل فولاد و سیمان، غذا و دارو، کاشی و سرامیک، نوار نقاله، انواع بالابرها، و در انواع دستگاه ها ماشین های صنعتی مورد استفاده قرار می گیرد.
