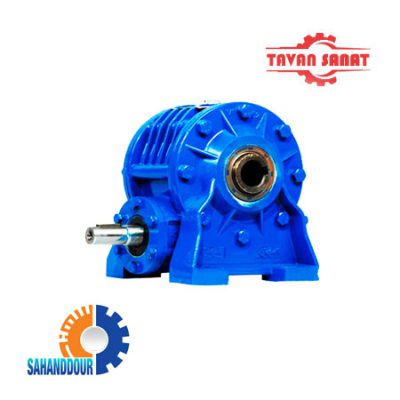

گیربکس حلزونی سهند

شرکت سهند دور از سال 1362 شروع به فعالیت کرد و در سال 1378 موفق به اخذ گواهینامه ISO9002 شد.

شرکت سهند دور اصفهان به صورت تخصصی بر روی تولید انواع گیربکس صنعتی فعالیت می کند.

گیربکس حلزونی سهند اصفهان یکی از پرکاربرد ترین انواع گیربکس حلزونی است که به واسطه تنوع در طرح و نحوه نصب آن طرفداران زیادی دارد. چرا که این محصول ضمن بهره مندی از کیفیت خوب نسبت به کالاهای وارداتی متفرقه از پشتیبانی خوبی جهت تامین قطعات برخوردار است.

توضیحات تکمیلی

گیربکس حلزونی سهند VF 30

برند الکتروموتور

1.750.000 تومان

گیربکس حلزونی سهند VF 44

برند الکتروموتور

2.070.000 تومان

گیربکس حلزونی سهند VF 49

برند الکتروموتور

2.190.000 تومان

گیربکس حلزونی سهند VF 62

برند الکتروموتور

2.490.000 تومان

گیربکس حلزونی سهند VF 86

برند الکتروموتور

3.780.000 تومان

گیربکس حلزونی سهند VF 110

برند الکتروموتور

6.990.000 تومان

گیربکس حلزونی سهند VF 130

برند الکتروموتور

9.770.000 تومان

گیربکس حلزونی سهند VF 150

برند الکتروموتور

12.450.000 تومان

گیربکس حلزونی سهند VF 185

برند الکتروموتور

20.190.000 تومان

گیربکس حلزونی سهند VF 210

برند الکتروموتور

36.850.000 تومان

گیربکس حلزونی سهند VF 250

برند الکتروموتور

59.250.000 تومان

گیربکس حلزونی سهند متشکل از دنده هایی از جنس فولاد که دنده های اصلی گیربکس هستند و چرخ دنده ای از جنس برنج به صورت بشقابی، تشکیل شده است. در این نوع گیربکس های حلزونی دنده های برنجی عمر کوتاهی دارند و می توان آنها را بعد از دوره معینی تعویض کرد.

عدم برگشت پذیری به معنی اینکه با چرخاندن خروجی ، ورودی آن نمی چرخد از ویژگی های منحصر به فرد گیربکس حلزونی سهند است که بر خلاف گیربکس خورشیدی نسبت توان و تبدیل ورودی بالایی ندارد .

مشخصات انواع گیربکس حلزونی سهند

N₂	M₂ daNm	KW₁	HP₁	l	مدل
200	1.6	0.41	0.55	7	گیربکس حلزونی VF 30 VF30/N VF30/A VF30/F VF30/P VF30/U
140	1.6	0.3	0.4	10
93	1.8	0.24	0.32	15
70	1.8	0.19	0.25	20
47	2	0.15	0.21	30
35	1.9	0.12	0.16	40
23	1.9	0.09	0.12	60
200	2.9	075	1	7	گیربکس حلزونی VF 44 VF44/N VF44/A VF44/F VF44/P VF44/U
140	2.9	0.51	0.7	10
100	2.9	0.37	0.5	14
70	3.9	0.37	0.5	20
50	3.9	0.29	0.39	28
40	3.9	0.25	0.33	35
30	3.9	0.19	0.26	46
23	3.9	0.16	0.22	60
20	2.9	0.11	0.15	70
14	2.8	0.09	0.12	100
200	5.4	1.3	1.8	7	گیربکس حلزونی VF 62 VF62/N VF62/A VF62/F VF62/FC VF62/P VF62/U
140	5.9	1	1.4	10
100	6.5	0.9	1.2	14
78	5.9	0.6	0.8	18
58	6.3	0.5	0.7	24
50	7.4	0.55	0.75	28
39	6.9	0.42	0.57	36
31	6.5	0.33	0.45	45
23	5.9	0.25	0.33	60
20	5.5	0.21	0.28	70
17.5	5.4	0.19	0.26	80
14	4.9	0.13	0.19	100
200	24.5	5.8	7.9	7	گیربکس حلزونی VF 86 VF86/N VF86/A VF86/F VF86/FC VF86/P VF86/U
140	27	4.6	6.3	10
93	29	3.4	4.6	15
70	28	2.5	3.4	20
61	28	2.2	3	23
47	33	2.2	3	30
35	32	1.6	2.2	40
30	31	1.5	2	46
25	27.5	1.1	1.5	56
22	27.5	0.9	1.3	64
17.5	25.5	0.75	1	80
14	23	0.6	0.8	100
200	46	11	15	7	گیربکس حلزونی VF 110 VF110/N VF110/A VF110/F VF110/FC VF110/P VF110/U
140	50	5.4	11.5	10
93	55	6.4	8.7	15
70	52	4.5	6.2	20
61	49	3.8	5.1	23
47	62	3.9	5.3	30
35	61	3	4	40
30	57	2.5	3.3	46
25	59	2.2	3	56
22	51	1.7	2.3	64
17.5	47	1.3	1.8	80
14	46	1.1	1.5	100
200	74	17.4	24	7	گیربکس حلزونی VF 130 VF130/N VF130/A VF130/F VF130/FC VF130/P VF130/U
140	79	13.3	18.1	10
93	92	10.6	14.4	15
70	90	8	10.8	20
61	89	6.9	9.4	23
47	105	6.6	8.9	30
35	110	5.4	7.3	40
30	105	4.5	6.1	46
25	96	3.4	4.7	56
22	93	3	4.1	64
17.5	88	2.4	3.2	80
14	78	1.8	2.4	100
200	100	24	32	7	گیربکس حلزونی VF 150 VF150/N VF150/A VF150/F VF150/FC VF150/P VF150/U
140	105	17.5	24	10
93	115	13.1	17.8	15
70	130	11.3	15.4	20
61	127	9.8	13.3	23
47	137	8.5	11.5	30
35	154	7.4	10.1	40
30	155	6.5	8.8	46
25	137	4.9	6.7	56
22	133	4.2	5.8	64
17.5	125	3.4	4.6	80
14	115	2.6	3.6	100
200	175	41	56	7	گیربکس حلزونی VF 185 VF185/N VF185/A VF185/F VF185/FC VF185/P VF185/U
140	185	30	41	10
93	185	21	28	15
70	227	19.6	27	20
47	198	11.8	16	30
35	263	12.4	16.8	40
28	250	9.8	13.3	50
23	227	7.6	10.3	60
17.5	212	5.6	7.7	80
14	190	4.3	5.8	100
200	230	54	73	7	گیربکس حلزونی VF 210 VF210/N VF210/A VF210/P VF210/U
140	265	41	59	10
93	285	32	44	15
70	310	27	36	20
47	305	18.5	25	30
35	350	17	23	40
28	330	19	18	50
23	315	10	14	60
17.5	290	7.7	10.5	80
14	270	6	8.3	100
200	320	75	100	7	گیربکس حلزونی VF 250 VF250/N VF250/A VF250/P VF250/U
140	370	61	83	10
93	400	45	60	15
70	445	38	52	20
47	400	23	32	30
35	480	22	30	40
28	450	17	23	50
23	450	15	20	60
17.5	390	10	13.7	80
14	365	7.8	10.5	100

اطلاعات فنی گیربکس حلزونی سهند

مدل	توان (کیلووات)	نسبت تبدیل	دور خروجی (دور بر دقیقه)	گشتاور (دکا نیوتن متر)
گیربکس حلزونی سهند VF تک طبقه	0.09 تا 75	7 تا 100	14 تا 200	1.9 تا 480
گیربکس حلزونی سهند VF دو طبقه	0.02 تا 8.9	200 تا 3200	0.4 تا 7	6 تا 900
گیربکس حلزونی سهند MVF تک طبقه	0.12 تا 45	7 تا 100	14 تا 200	0.7 تا 480
گیربکس حلزونی سهند MVF دو طبقه	0.12 تا 7.5	200 تا 3200	0.4 تا 7	6 تا 871

جدول حداکثر بار شعاعی مجاز روی محورهای خروجی (برحسب کیلوگرم)

مدل	'N₂/1
مدل	14	20	30	40	50	70	100	140	200
گیربکس حلزونی سهند VF 27	60	54	47	43	40	36	30	29	26
گیربکس حلزونی سهند VF 30	150	135	118	108	100	90	80	72	64
گیربکس حلزونی سهند VF 44	220	195	170	155	145	130	115	102	90
گیربکس حلزونی سهند VF 49	300	265	235	214	200	180	160	143	127
گیربکس حلزونی سهند VF 62	450	400	350	320	300	270	240	215	190
گیربکس حلزونی سهند VF 86	600	540	470	430	400	360	320	290	260
گیربکس حلزونی سهند VF 110	700	625	545	495	460	410	365	325	290
گیربکس حلزونی سهند VF 130	1200	1080	940	850	800	700	630	560	500
گیربکس حلزونی سهند VF 150	1400	1250	1100	1000	930	830	740	660	580
گیربکس حلزونی سهند VF 185	1700	1500	1300	1200	1100	980	870	780	690
گیربکس حلزونی سهند VF 210	3000	2700	2400	2200	2050	1850	1650	1500	1350
گیربکس حلزونی سهند VF 250	4500	4050	3600	3300	3100	2800	2500	2250	2000

جدول اندازه های جا خار گیربکس های حلزونی سهند سری VF

محور خروجی OUTPUT SHAFT					محور ورودی INPUT SHAFT					TYPE
جا خار / Kay way			خار	∅	جا خار / Kay way			خار	∅
t₁	t	b	b×h	D	t₁	t	b	b×h	D
10.4	1.8	3	3×3	9	4.8	1.8	3	3×3	7	گیربکس حلزونی سهند Vf 27
16.3	3	5	5×5	14	10.4	1.8	3	3×3	9	گیربکس حلزونی سهند Vf 30
20.8	3.5	6	6×6	18	12.8	2.5	4	4×4	11	گیربکس حلزونی سهند Vf 44
24.8	3.5	6	6×6	22	18.3	3	5	5×5	14	گیربکس حلزونی سهند Vf 49
28.3	4	8	7×8	25	20.8	3.5	6	6×6	18	گیربکس حلزونی سهند Vf 62
38.3	5	10	8×10	35	28.3	4	8	7×8	25	گیربکس حلزونی سهند Vf 86
43.3	5	12	8×12	40	28.3	4	8	7×8	30	گیربکس حلزونی سهند Vf 110
48.8	5.5	14	9×14	45	33.3	4	8	7×8	30	گیربکس حلزونی سهند Vf 130
53.8	5.5	14	9×14	50	38.3	5	10	8×10	35	گیربکس حلزونی سهند Vf 150
64.4	7	18	11×18	60	43.3	5	12	8×12	40	گیربکس حلزونی سهند Vf 185
95.4	9	25	14×25	190	51.8	5.5	14	9×14	48	گیربکس حلزونی سهند Vf 210
116.4	10	28	16×28	110	59.3	6	16	10×16	60	گیربکس حلزونی سهند Vf 250

مزایای گیربکس حلزونی سهند

خاصیت برگشت ناپذیری
صدا و لرزش کم
راندمان بالا
سایز کوچک و مناسب نصب در انواع فضاها
بدنه آلومینیوم مرغوب
تنوع ورودی و خروجی
وزن کم
و…
