در گیربکس شافت مستقیم Lenze نیرو توسط جعبه دنده ها و نوع قرار گیری چرخ دنده ها و حرکت آنها در یک امتداد مشخص سطح دنده منتقل می شود. چرخ دنده های شافت مستقیم لنز از نوع چرخ دنده های ساده است که نسبت به شفت حالتی مورب را دارند.
گیربکس شافت مستقیم lenze دارای سر و صدای کمی است و می تواند به آرامی و نرمی چرخ دنده ها را در سیستم انتقال نیرو به کار گیرد. این نوع از دندهای هلیکال قادر هستند در دور ها و توان های بالا نیز بیشتر از دنده های ساده استفاده شوند.
نحوه عملکرد انواع گیربکس شافت مستقیم lenze به این صورت است که دور موتور را کاهش می دهد تا گشتاور در قسمت خروجی بالاتر برود. استحکام بالایی دارد و طول عمر بالایی دارد.

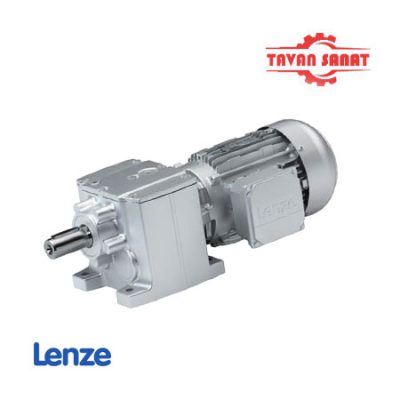

گیربکس شافت مستقیم لنز g500-H
این نوع گیربکس از لحاظ قدرت عمل بالا و دقت در عملکرد در بین بهترین گیربکس ها قرار گرفته است. دقت در عملکرد این نوع گیربکس مربوط به کوپل شدن با سرو موتور DC است. این نوع از هلیکال های Lenze خود شامل سه نوع گیربکس می شوند که شامل:
- موتور گیربکس m550 و MF
- موتور گیربکس های هوشمند
- موتورهای MCS و m850 و MCA
مشخصات انواع گیربکس شافت مستقیم Lenze
| n2[r/min] | Product |
| 16≥ | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 |
| Max. radial force, Solid shaft |
| Frad,max | Frad,max | Frad,max | Frad,max | Frad,max | Frad,max | Frad,max | Frad,max | Frad,max | Frad,max |
| [N] | [N] | [N] | [N] | [N] | [N] | [N] | [N] | [N] | [N] |
| 1500 | 1500 | 1400 | 1100 | 920 | 800 | 710 | 630 | 370 | 300 | گیربکس شافت مستقیم Lenze g500-H45 |
| 2650 | 2650 | 2650 | 2560 | 2120 | 1750 | 1450 | 1200 | 1000 | 820 | گیربکس شافت مستقیم Lenze g500-H100 |
| 3800 | 3800 | 3800 | 3800 | 3300 | 2700 | 2300 | 2000 | 1750 | 1210 | گیربکس شافت مستقیم Lenze g500-H140 |
| 4800 | 4360 | 3900 | 3900 | 3360 | 2780 | 2390 | 2020 | 1600 | 1150 | گیربکس شافت مستقیم Lenze g500-H210 |
| 5700 | 5600 | 4800 | 4100 | 3500 | 3000 | 2600 | 2200 | 1900 | 1500 | گیربکس شافت مستقیم Lenze g500-H320 |
| 7100 | 6610 | 5480 | 4720 | 4050 | 3470 | 3000 | 2560 | 2200 | 1900 | گیربکس شافت مستقیم Lenze g500-H450 |
| Max. radial force, Solid shaft (reinforced bearings)) | |
| Frad,max | Frad,max | Frad,max | Frad,max | Frad,max | Frad,max | Frad,max | Frad,max | Frad,max | Frad,max | |
| [N] | [N] | [N] | [N] | [N] | [N] | [N] | [N] | [N] | [N] | |
| 3300 | 3300 | 3300 | 3200 | 2650 | 2190 | 1810 | 1500 | 1250 | 1020 | گیربکس شافت مستقیم Lenze g500-H100 |
| 4750 | 4750 | 4750 | 4750 | 4120 | 3370 | 2870 | 2500 | 2180 | 1510 | گیربکس شافت مستقیم Lenze g500-H140 |
| 6000 | 5450 | 4870 | 4870 | 4200 | 3470 | 2980 | 2520 | 2000 | 1430 | گیربکس شافت مستقیم Lenze g500-H210 |
| 7100 | 7000 | 6000 | 5120 | 4370 | 3750 | 3250 | 2750 | 2370 | 1870 | گیربکس شافت مستقیم Lenze g500-H320 |
| 8870 | 8260 | 6850 | 5900 | 5060 | 4330 | 3750 | 3200 | 2750 | 2370 | گیربکس شافت مستقیم Lenze g500-H450 |
گیربکس شافت مستقیم GST Lenze
این نوع از گیربکس های لنز دارای قدرت بسیاری بوده و بار شعاعی زیادی را تحمل می کنند، لقی کمی دارند و خود دارای 3 نوع هستند:
- تک مرحله 2 و 3 طبقه
- سالید شفت
- دارای قابلیت نصب بر روی پایه یا فلنچ
اطلاعات فنی گیربکس شافت مستقیم Lenze مدل GST
| مدل گیربکس | ماکزیمم گشتاور (نیوتن در متر) | نسبت تبدیل |
| گیربکس شافت مستقیم لنز سری GST03 | 45 | 2.6-59 |
| گیربکس شافت مستقیم لنز سری GST04 | 73 | 1.6-45 |
| گیربکس شافت مستقیم لنز سری GST05 | 172 | 1.6-335 |
| گیربکس شافت مستقیم لنز سری GST06 | 375 | 2-435 |
| گیربکس شافت مستقیم لنز سری GST07 | 710 | 2-417 |
| گیربکس شافت مستقیم لنز سری GST09 | 1623 | 2-412 |
| گیربکس شافت مستقیم لنز سری GST11 | 2848 | 4-412 |
| گیربکس شافت مستقیم لنز سری GST14 | 5920 | 4-412 |
