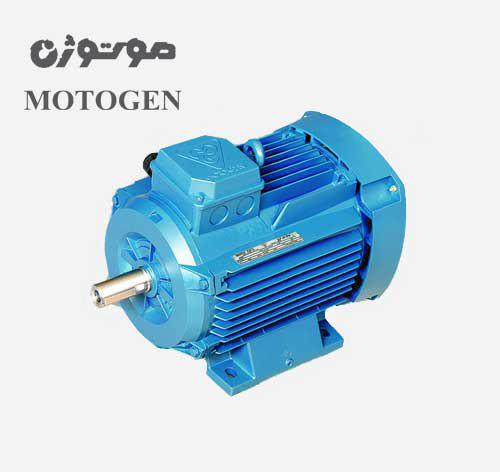

الکتروموتور موتوژن 1500 دور 0/18kwآلمینیومی

شفت:
شفت موتورها با یک سر خروجی تولید میگردند. ابعاد نهایی شفت ها با تلرانس های دقیق توسط دستگاه CNC ماشین کاری می شوند، خار و جای خار بر روی شفت طبق استاندارد DIN6880 می باشد.
دایکاست روتورها با آلومینیوم خالص می باشد و پس از تولید کامل روتورها، بالانس دینامیکی آنها با دستگاه های کاملا دقیق صورت می گیرد.
جعبه ترمینال:
جعبه ترمینال به صورت یکپارچه با فریم ریخته گری می شود و امکان هدایت کابل های برق را از قسمت راست و چپ جعبه ترمینال فراهم می سازد. به این منظور گلندهای استاندارد براساس DIN46320 استفاده می شود.
تهویه موتورها:
پروانه موتورها از جنس پلی آمید با مقاومت مکانیکی بالا تولید گردیده که در انتهای موتورها بر روی شفت نصب می شود. هوا توسط چرخش پروانه از عقب موتور به طرف جلو و بر روی بدنه دمیده می شود.
فریم:
فریم الکتروموتورها تا سایز 160 از آلیاژ آلومینیوم به روش دایکاست و از سایز 160 به بالا از جنس چدن ریخته گری می شود.
بلبرینگ:
بلبرینگ های مورد استفاده تا سایز فریم 200 از نوع 2Z واز 200 به بالا از نوع Z می باشند که سایز بلبرینگ ها در جدول شماره 4 آمده است.
درجه حفاظت:
میزان حفاظت موتورها در مقابل نفوذ ذرات خارجی، آب و گرد وغبار بر اساس استاندارد IEC60034-5 طبق جدول شماره 2 تعریف می شود.
ولتاژ و فرکانس:
الکتروموتورهای صنعتی موتوژن بطور معمول برای فرکانس 50HZ و ولتاژهای مطابق با جداول مشخصات نامی طراحی شده اند، موتورهای طراحی شده برای کار با فرکانس 50HZ را میتوان با منبع تغذیه 60HZ نیز به کار برد. در این صورت برای به دست آوردن مشخصات کارایی جدید ضمن ثابت نگهداشتن ولتاژ نامی، سایر اطلاعات داده شده در جداول را بایستی در ضرایب تبدیل(جدول شماره 3) ضرب کرد.
اثر تغییرات ولتاژ و فرکانس منبع تغذیه:
براساس استاندارد IEC60034-1 الکتروموتورها با تغییرات ولتاژ تا 5%+- یا فرکانس تا 2%+- قادر به انجام کار مورد نظر می باشند. اما در این حالت مشخصات کارآیی آنها لزوما با مشخصات کارآیی در ولتاژ و فرکانس نامی بطور کامل مطابقت نکرده و اختلاف جزیی وجود خواهد داشت و دمای آنها کمی بیشتر از حالت کار در ولتاژ و فرکانس نامی خواهد بود. نکات فوق در حالت تغییرات همزمان ولتاژ و فرکانس نیز صادق است.
تغییرات مجاز مشخصات کارایی:
براساس استاندارد IEC60034-1 تغییرات زیر در مشخصات کارآیی مجاز می باشند
راندمان(n):
الکتروموتورهای P<=50KW (توان) -0.15(1-n) الکتروموتورهای P>50KW (توان) -0.10(1-n)
ضریب توان(CosΦ):
-1.6(1-CosΦ) (0.02=حداقل 0.07=حداکثر)
لغزش(در دمای کاری و بار کامل):
الکتروموتورهای P<1KW (توان) %30-+ لغزش نامی یا تضمین شده الکتروموتورهای P>=1KW (توان) %20-+ لغزش نامی یا تضمین شده
جریان راه اندازی: %20+ جریان نامی یا تضمین شده
گشتاور روتور قفل شده: %25+ تا %15- گشتاور نامی یا تضمین شده
گشتاور شکست: %10- گشتاور نامی یا گشتاور تضمین شده
اتصال زمین:
الکتروموتورها دارای دو محل اتصال زمین هستند که با علامت مشخص شده اند. یکی از آنها در داخل جعبه ترمینال و دیگری بر روی پایه الکتروموتور تعبیه شده است.
اضافه بار:
الکتروموتورها بعد از رسیدن به دمای کاری نرمال، بر اساس استاندارد IEC60034-1 قادر به تحمل بار اضافی تا 1.5 برابر جریان نامی به مدت 2 دقیقه هستند.
گشتاور اضافی لحظه ای:
الکتروموتورها در ولتاژ و فرکانس نامی خود، بدون کاهش ناگهانی سرعت یا توقف، قادر به تحمل گشتاور اضافی(با افزایش تدریجی) تا 60% گشتاور نامی خود به مدت 15 ثانیه می باشند.
