کوپلینگ و معرفی انواع کوپلینگ

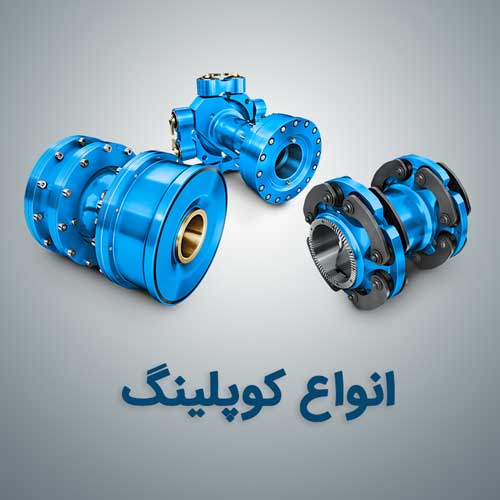

انواع کوپلینگ

کوپلینگ قطعه ای است که بین دو محور شفت در داخل موتور قرار می گیرد و ارتعاشات اضافه را کنترل می کند و اتصال بین شفت ها و موتور را برقرار می کند. و نیرو را بین گشتاور و دو شفت منتقل می کند. در حقیقت این قطعه  قدرت را از ماشین محرک به متحرک منتقل می کند.

کوپلینگها به طور کلی به دو دسته تقسیم می شوند : ثابت یا سخت و یا انعطاف پذیر و متحرک که به دو طرف شفت ها متصل می شوند.

کوپلینگ های سخت یا صلب

کوپلینگ سخت یا صلب به گونه ای می باشد اگر شفت ها به شکل نا همراستا حرکت کنند نمی توانند تحمل کنند و ممکن است شفت ماشین یا بلبرینگ ها دچار ساییدگی و آسیب شوند، این نوع از کوپلینگ ها باید به شکلی مناسب تنظیم شوند تا عملکرد موثری داشته باشد این قطعه به شفت ها فقط اجازه حرکت در یک راستای جلو یا عقب را می دهد. در ادامه به چند نمونه از کوپلینگ های سخت یا صلب اشاره می کنیم.

غلافی

کوپلینگ غلافی دارای یک لوله است که قطر داخلی آن متناسب با نیاز شفت می باشد و دارای شیار و خار می باشد که برای انتقال قئرت از همین خار و شیار استفاده می شود ، این نوع از کوپلینگ ها از ساده ترین کوپلینگ ها هستند که جنس بدنه شان از چدن می باشد.

گیره ای

مدل گیره ای هم از چدن ساخته شده و با استفاده از پیچ و مهره متصل می گردد و نصب و باز کزدن آن از روی شیفت ها بسیار آسان است. از این مدل در سرعت های بالا و برای انتقال نیروی زیاد استفاده می شود.

هیرث

این نوع کوپلینگ از چندین دندانه به شکل مخروطی تشکیل شده است که روی هم می افتند.

کوپلینگ مخروطی تثبیت کننده شفت

این کوپلینگ بدون خار قفل کننده شفت است از نظر ظاهری به کوپلینگ گیره ای بسیار شبیه است با این تفاوت که در زمان چرخیدن به مرکز محور شفت نزدیک تر است.

بیشتر بخوانید : آشنایی با ابزارهای اندازه گیری سیالات

کوپلینگ محرک یا انعطاف پذیر

کوپلینگ محرک یا انعطاف پذیر که به شفت ها تغییر کم انحراف در حرکت را اجازه می دهد و می توانند نبود تقارن محوری شعاعی و زاویه ای بین محور شفت و گشتاور را تحمل کند. مقدار نامیزانی که میتوانند تحمل کنند تا ۳ درجه می باشد و جهت کاهش نویز استفاده میگردد. چند نمونه از کوپلینگ های انعطاف پذیر را در ادامه مشاهده خواهید کرد .

بوش-پین

این کوپلین برای مقدار کمی نامیزانی متناسب است، و دارای پین است که با مهره و پیچ متصل می گردد. لاستیک هایی روی پین ها قرار می گیرند که ارتعاشات و لغزش ها را به خود جذب می کند. از این مدل ها برای ماشین های مکانیکی و الکتریکی استفاده می شود.

میله ای

کوپلینگ میله ای برای عملکرد های خاص مانند مواد غذایی ، پزشکی و هوا فضا استفاده می شود.

سرعت ثابت

کوپلینگ سرعت ثابت برای ایجاد سرعت ثابت و اگشتاور را به یک میزان به شفت ها را انتقال می دهد.

دیافراگمی

مدل دیافراگمی که بسیار انعطاف پذیر است و گشتاور را از قطر خارجی بوسیله یک قرقره به قطر داخلی و سپس برعکس این جریان منتقل می کند.

کوپلینگ دنده ای

در مدل دنده ای گشتاور های بالایی منتقل می شود و برای فضاهای کوچک و محدود مناسب هستند.
